耐沖擊性是漆膜的重要性能之一，它是指漆膜在受到外部沖擊時(shí)依然能夠保持完整性，不出現(xiàn)開裂或與底材脫離的能力，這一指標(biāo)體現(xiàn)了漆膜的柔韌性和對底材的附著力。通常，我們通過重錘從固定高度撞擊試板，而不引起漆膜破損的重錘降落最大高度（cm）表示漆膜的耐沖擊性能。

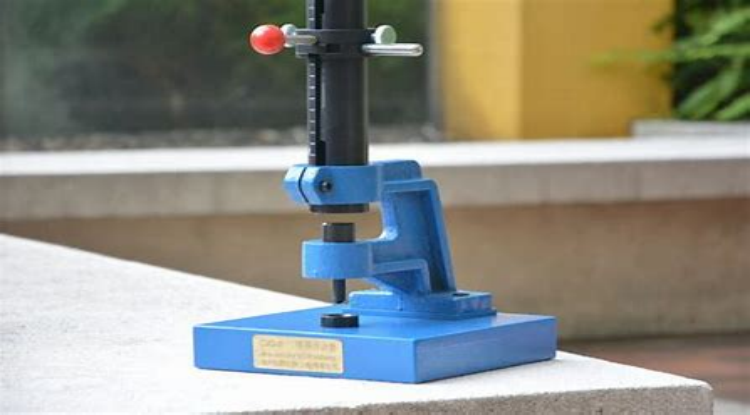

不同耐沖擊測試落錘試驗(yàn)之比較：
試驗(yàn)方法 | 試驗(yàn)標(biāo)準(zhǔn) | 試驗(yàn)條件 |
耐沖擊測試 | GB/T 1732 | 沖頭直徑：（8.000±0.0015）mm 沖擊深度：（2.0±0.1）mm 重錘質(zhì)量：（1000±1）g 沖擊高度：50cm以內(nèi)，可調(diào) |
落錘試驗(yàn) （大面積沖頭） | GB/T 20624.1 ISO 6272-1 | 沖頭直徑：（20±0.3）mm 重錘質(zhì)量：（1000±1）g、（2000±2）g、（3000±3）g、（4000±4）g四個(gè)等級(jí) 沖擊高度：25mm以上，可調(diào) |
落錘試驗(yàn) （小面積沖頭） | GB/T 20624.2 ISO 6272-2 ASTM D2794 | 沖頭直徑：12.7mm或15.9mm 重錘質(zhì)量：1kg 沖擊高度：2.00kg·m內(nèi)，可調(diào) |
標(biāo)準(zhǔn)參考：
GB/T 1732-2020 漆膜耐沖擊測定法
GB/T 20624.1-2006 色漆和清漆 快速變形(耐沖擊性)試驗(yàn) 第1部分：落錘試驗(yàn)（大面積沖頭）
GB/T 20624.2-2006 色漆和清漆 快速變形(耐沖擊性)試驗(yàn) 第2部分：落錘試驗(yàn)（小面積沖頭）
ISO 6272-1:2011 Paints and varnishes — Rapid-deformation (impact resistance) tests — Part 1: Falling-weight test, large-area indenter
ISO 6272-2:2011 Paints and varnishes — Rapid-deformation (impact resistance) tests — Part 2: Falling-weight test, small-area indenter
ASTM D2794-09(2024) Standard Test Method for Resistance of Organic Coatings to the Effects of Rapid Deformation (Impact)
座 機(jī)：0755-23324072
郵 箱：anpu@anpucn.com
地 址：廣東省深圳市寶安區(qū)松崗街道寶安大道8728號(hào)2、3樓
抖音二維碼
微信公眾號(hào)
微信客服
金屬材料檢測
倉儲(chǔ)貨架檢測
無損探傷檢測
高分子及復(fù)合材料
涂鍍產(chǎn)品檢測
可靠性測試
失效分析
環(huán)保測試
